이전 글에서 BLE 장치를 활용하여 재실 감지와 세대 현관 문열림 자동화 방법을 소개 해드렸었는데요.
https://oriyaho.tistory.com/52
[HomeAssistant] BLE를 활용한 재실감지 및 세대현관 문열림 자동화(1)
BLE를 활용한 재실감지 및 세대현관 문열림 자동화 사례 엘리베이터 호출하기와 더불어 만족도가 높았던 자동화 입니다. 앞서 BLE를 활용하여 재실을 감지하고 현관문 자동화를 하신 분들이 많이
blog.oriang.net
이번엔 현관 문열림 시간을 단축 시켜 보았습니다.
엘리베이터를 내리자마자 자동화가 동작합니다.
거실 월패드에서 세대현관으로 나가는 상시 전원 찾기
사진은 찍어두지 못했네요 ㅠ
현관에 도어벨을 뜯어서 작업하다가 누가 오면 뻘쭘할 것 같아서 외부 작업시간을 최대한 단축하기 위해 월패드에서 상시 전원이 나가는지 부터 확인하였습니다.
테스터로 찍어보면 상시전원 12V가 있고, 상시 1V 벨 눌렀을 때 12V로 올라가는 선이 있었습니다.

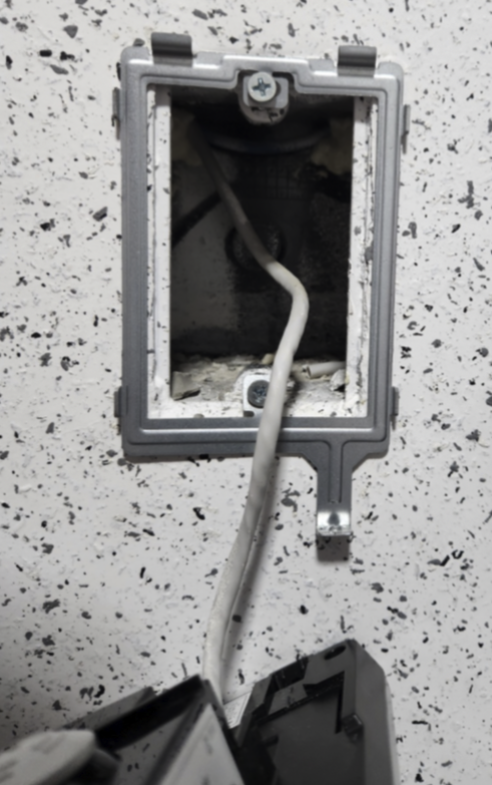

현관 도어벨 안쪽 공간 확인
전압 12V를 사용한다고 되어있네요.
공간은 충분 해 보였습니다. 다른 아파트 사진 보면 케이블이 많았는데 생각보다 깔끔해서 놀랬어요.
M5Stack Lite 현관 도어벨에 넣기
준비물
- Y 커플러
- UTP 케이블 + 랜툴, 랜테스터(있으면 좋음)
- 12V to 5V 강압 모듈
(월패드 뒤에 라우터 넣으려고 살 때 택배비 아까워서 하나 더 산게 이럴 때 도움이 되네요 ㅎㅎ)

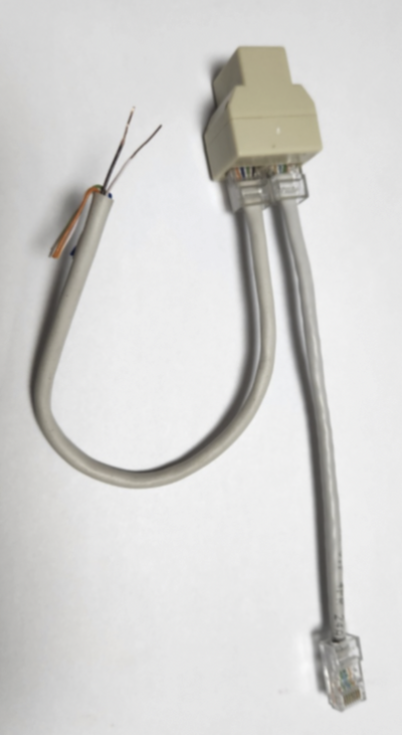

짧게 선을 만들어 줍니다.
월패드 에서 도어벨로 나가는 RJ45 색상 배열과 도어벨쪽 RJ 45 색상을 미리 확인해서 케이블을 만들고 작업했습니다.
제 경우는 갈색 VCC 갈흰 GND 였습니다.
(테스터로 안찍어보시고 색상만 보고 작업하시다 장비 고장납니다 참고만 해주세요.)

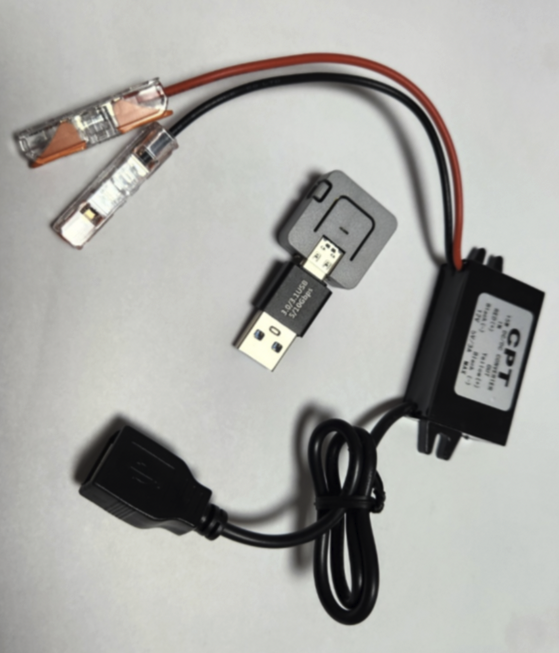

12V to 5V 강압 모듈과 언제한번 써볼까 했던 와고를 굳이 연결해줬습니다.

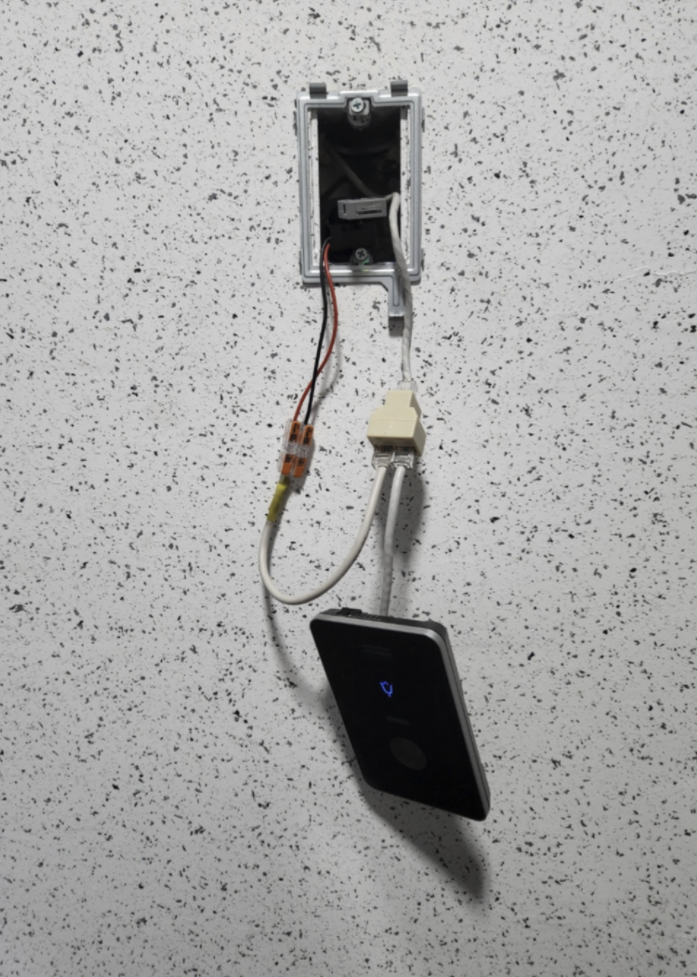

연결 후 뚜껑 닫기전에 잘 되는지부터 확인해봅니다.
제대로 잘 동작하는 것으 확인하고 끼워줬습니다.
신발장보다는 훨씬 빠르게 인식 되네요.
저는 이제 당분간 재실, 현관문 자동화는 손 볼 필요는 없을 것 같습니다.
